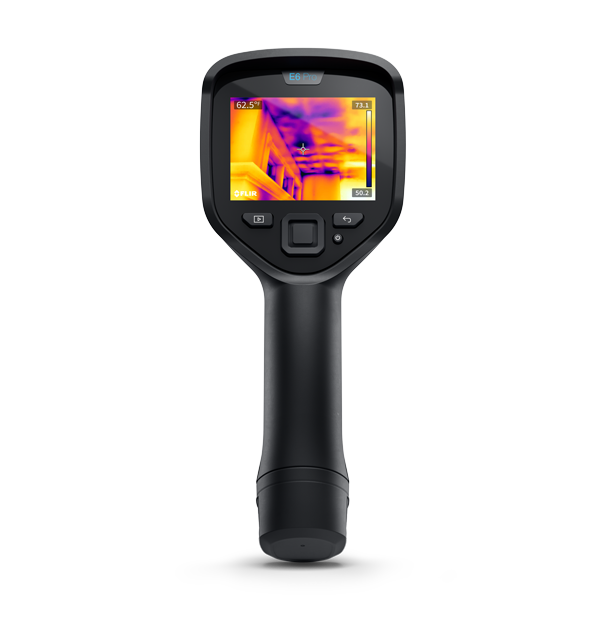

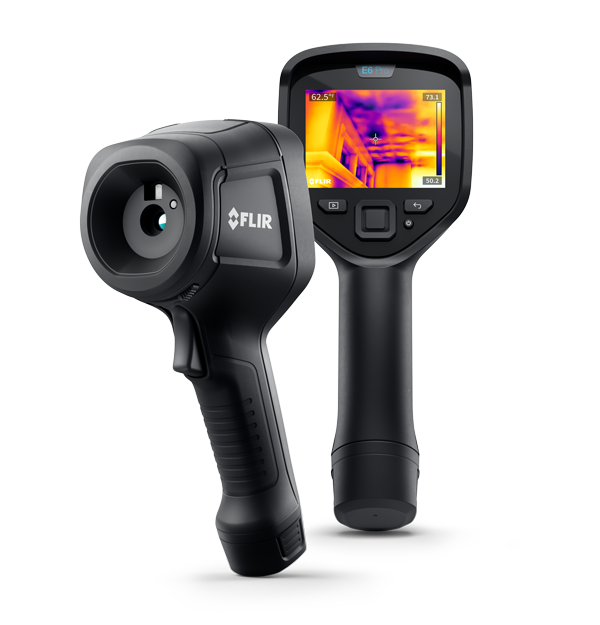

FLIR E6 Pro是一款坚固耐用的即瞄即拍型热像仪,可帮助您比以往更高效地进行检测。可快速定位和诊断问题,具有 240 × 180 的热分辨率(43,200 像素)和 FLIR 专利的 MSX®(多波段动态成像)(专利号:CN201380073584.9)技术增强支持的生动热成像效果。E6 Pro 配备 3.5 英寸、640 × 480 分辨率的触摸屏,可简化您的工作流程。您可以编辑和整理照片,添加详细备注,并将文件直接从热像仪上传到 FLIR Ignite 云,以便从任何设备轻松访问。可直接在 FLIR Ignite 中与客户共享图像和创建快速报告,或者在 FLIR Thermal Studio 中创建高级报告。
[Missing text '/minicart/addedtocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/shippinginfo' for 'Chinese (Simplified, China)']
-
高效地检测
编辑和整理您的照片,添加详细备注,并将其从热像仪上传到 FLIR Ignite 云,以便从任何设备轻松访问。
-
快速发现问题
FLIR 获得专利的 MSX®(多波段动态成像)(专利号:CN201380073584.9)增强功能提供高精细热图像,帮助您快速识别问题所在。
-
轻松共享和报告
在 FLIR Ignite 中立即共享图像并创建快速报告,或在 FLIR Ignite 或 FLIR Thermal Studio 中创建高级客户端报告。
了解 FLIR Ex 系列的功能
MSX® 图像增强
所有 Ex 系列热像仪均采用FLIR专有的多波段动态成像(MSX)技术(专利号:CN201380073584.9),能够将内置可见光相机拍摄的关键细节信息实时添加至整幅红外图像之中。经过完美融合后,得到一幅信息全面,带有可见光图像特性,未加修饰的红外图像,帮助您及时辨识热图像中的问题所在。MSX技术的作用是实时的,因此您可以立即在热像仪的液晶显示屏上看到效果。
开启 MSX
未开启 MSX
一键式电平/跨度功能可节省时间
通过一键式电平/跨度功能,您只需轻触屏幕,就可以在热图像中选择一小块聚焦区,热像仪将根据这块区域在图像中的热对比度自动调整电平和跨度。成果:省下了手动调整的时间。
符合 NFPA 70B 标准的温差测量工具
现在,由于 Ex 系列热像仪内置了符合 NFPA 70B 标准的温差测量工具(Box1 Max - Spot1 Max 和 Box1 Max - Atmosphere Temperature),无需任何额外步骤即可在热像仪上计算温差 (∆T),从而节省大量时间。
触手可及的高效检测
用触摸屏添加注释
FLIR Ex 系列配备 3.5 英寸触摸屏,可以为图像添加详细的注释,并将其保存到云端,使创建报告变得简单。
凭借 FLIR Ignite,您可以轻松进行数据传输和共享
- Desktop Sync 消除了因 SD 卡和 USB 线损坏或丢失而导致的问题
- Secure Data Sharing 通过与值得信赖的团队之间安全地共享数据,简化了协作和报告
- Edit Anywhere 让您或同事可以在移动设备上、浏览器或台式电脑上创建报告
可以为您的客户和业务带来帮助的专业报告
合适的图像分析和报告软件可以使客户便于理解并确信您已解决问题,从而大大改善业务。
利用 FLIR Ignite 云服务,您可以将图像直接备份到云,并可以整理和编辑文件,并创建简单的报告。如果需要高级编辑和报告功能,还可使用 FLIR Thermal Studio Suite:这是一款桌面版软件,可提供批处理功能、功能丰富的测量工具和定制的报告。
无线更新可以确保您的热像仪更新至最新版本
通过无线 (OTA) 更新,可以保证您的 FLIR 热像仪始终安装最新的固件、错误修复和功能。热像仪连接互联网后会自动搜索固件更新。
操作步骤:
1.确保热像仪已通过 Wi-Fi 连接互联网
2. 查看热像仪的“设置”,以了解是否有可用更新
3. 在热像仪的“更新”菜单下,选择“下载”并等待完成
4.下载完成后,选择“安装”。重新启动热像仪。
5. 设置完成!
Ex 系列热像仪中哪一款更适合我?
160 × 120(19,200 像素)热分辨率
热敏度:在 30°C 时 <0.06°C / °60 mK
空间分辨率 (IFOV):3.7 mrad
一键式电平/跨度对比度增强
FLIR Ignite 云存储
扩展的温度范围:400°C
MSX® 图像增强
Wi-Fi连接功能
240 × 180(43,200 像素)热分辨率
热敏度:在 30°C 时 <0.05°C / <50 mK
空间分辨率 (IFOV):2.5 mrad
一键式电平/跨度对比度增强
FLIR Ignite 云存储
扩展的温度范围:550°C
MSX® 图像增强
Wi-Fi连接功能
320 × 240(76,800 像素)热分辨率
热敏度:在 30°C 时 <0.04°C / <40 mK
空间分辨率 (IFOV):1.8 mrad
一键式电平/跨度对比度增强
FLIR IgniteTM 云存储
扩展的温度范围:550°C
MSX® 图像增强
Wi-Fi连接功能
成为 Thermal Studio 专家
通过红外培训中心的在线培训课程,学习使用 FLIR Thermal Studio Suite 软件编辑图像、分析图像并生成定制报告。该虚拟课程涵盖了您需要了解的所有内容,包括:
- 如何调整图像参数和优化热对比度
- 如何创建图像处理的批处理功能
- 如何设计新的报告模板
技术参数
- 红外分辨率
- 240 × 180 像素(43,200 像素)
- 热灵敏度/NETD
- <0.06°C / 在 30°C 下 <50 mK
- 精度
- ±2°C 或±读数的 2%(环境温度为 10°C 至 35°C,物体温度大于 0°C)
- 视场角(FOV)
- 33° × 25°
- 数码相机
- 5 MP
- 图像模式
- 多波段动态成像 (MSX) 热图像、热图像、画中画、数码相机
- 显示屏
- 3.5 英寸
640×480 彩色液晶显示屏
- 存储介质
- 内部存储器和板载 FLIR Ignite 云接入(通过 Wi-Fi)
成像与光学
- 波长范围
- 7.5 至 13 µm
- 调焦
- 免调焦
- 调色板
- 铁色、白热色、黑热色、彩虹色、北极色、熔岩色、高对比彩虹色
- 光圈数
- 1.4
- 红外分辨率
- 240 × 180 像素(43,200 像素)
- 画中画
- 可见光图像上的红外区域
- 空间分辨率(IFOV)
- 2.5 mrad
- 热灵敏度/NETD
- <0.06°C / 在 30°C 下 <50 mK
- 视场角(FOV)
- 33° × 25°
- 数码相机
- 5 MP
- 探测器类型
- 非制冷型微测辐射热计
- 图像模式
- 多波段动态成像 (MSX) 热图像、热图像、画中画、数码相机
- 图像频率
- 9 Hz
- 最小焦距
- 0.36 m
测量与分析
- 测量校正
- 发射率;哑光/半哑光/半高光 + 自定义值、反射表观温度、大气补偿
- 测温范围
- -20 °C 至 550 °C,两个量程
- 等温线
- 高于警报阈值,低于警报阈值
- 点温仪
- 中心点;输入框,包含最小值/最大值
- 精度
- ±2°C 或±读数的 2%(环境温度为 10°C 至 35°C,物体温度大于 0°C)
- 热像仪尺寸(长×宽×高)
- 244×95×140 mm
- 热像仪重量(含电池)
- 0.590 kg
- 温差
- 是,符合 NFPA 70B
用户界面
- 触摸屏
- 电容式触摸
- 文本
- 使用屏幕键盘在图像上添加文本注释
- 显示屏
- 3.5 英寸
640×480 彩色液晶显示屏
电源
- 充电时间
- 2小时
- 充电系统
- 直充或使用专用充电器。
- 电池工作时间
- 4 小时
- 电池类型
- 可充电锂离子电池
- 电源管理
- 自动关机
环境与认证
- 存储温度范围
- -40°C 至 70°C
- 电磁兼容性(EMC)
- EN 301 489-1
EN 301 489-17
EN 61000-6-3
EN 61000-6-2
FCC 47 CFR 第 15 部分 B 类
- 封装
- IP54 (IEC 60529)
- 工作温度范围
- -15°C 至 50°C
- 抗跌落试验
- 2 m
- 抗振动
- 2 g (IEC 60068-2-6)
- 抗撞击
- 25 g(IEC 60068-2-27)
- 认证
- UL、CSA、CE、PSE 和 CCC、WEEE 2012/19/EC、RoHs 2011/65/EC
- 湿度(工作及存放)
- IEC 60068-2-30/24小时,95%相对湿度
常规
- 包装尺寸
- 385 mm × 165 mm × 315 mm
- 内容清单
- 红外热像仪、硬质运输箱、电池(热像仪内置)、电源(带欧盟、英国、美国和澳大利亚插头)、FLIR Thermal Studio Starter 和打印文档
- 手电筒
- 明亮的 LED
