Sony Pregius® S 全局快门 CMOS

以更小的尺寸获得出色性能


Sony Pregius 系列全局快门 CMOS 传感器提供清晰无失真图像。第四代 Pregius S 延续了紧凑性能的传统优势,毫不夸张地说,它颠覆了传感器设计规则。Pregius S 采用背照式 (BSI) 传感器,用于缩小像素尺寸、提高分辨率并同时提高量子效率和灵敏性。

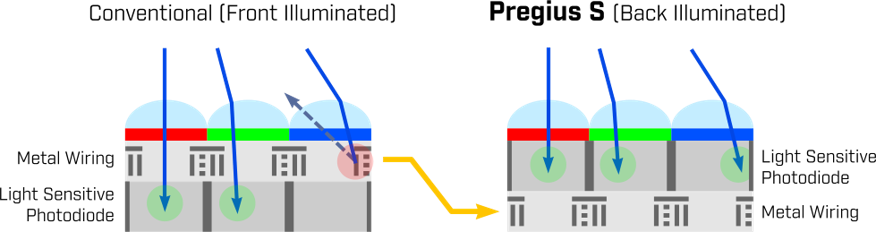

图 1. BSI 传感器倒置了传统的前照式传感器设计,使光子更容易进入每个像素的光敏光电二极管中。

初始型号

带 Pregius S 传感器的初始型号计划在 2020 年第二季度或更晚推出,包括:

  • 带 IMX540 24.5 MP (15 fps) 全局快门传感器的 Blackfly S USB3: 单色, 彩色
  • 带 IMX530 24.5 MP (35 fps) 全局快门传感器的 Oryx 10GigE
  • 带 IMX542 16 MP (7.5 fps) 全局快门传感器的 Blackfly S GigE

如需了解 Sony Pregius 传感器系列,请在此访问页面。

Pregius S 以紧凑的传感器尺寸提供较高的分辨率,而且不影响成像性能,因此降低了系统成本,提高了吞吐量。

1. 更高的分辨率和更低的复杂性

24.5 MP IMX530 / IMX540 作为 Pregius S 系列中的首款传感器,可以替换多种低分辨率摄像头,降低您的系统复杂性和成本。

2. 以更低的价格获得出色的成像性能

Pregius S 传感器的全新 2.74 µm 像素是 Pregius 旧款传感器像素密度的近两倍。占用尺寸因此缩小,从而允许使用紧凑、实惠的光学部件,使一个 24.5 MP 全局快门 CMOS 传感器浓缩在冰块大小的空间内,价格还相当有竞争力。

Pixel Size.png

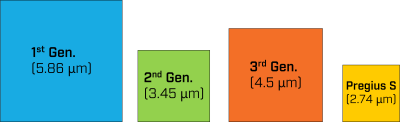

图 2. 不同代 Sony Pregius 传感器之间的像素大小差异。

全新像素设计还可显著减少尺寸高达 4/3” 的传感器上紧凑型 C 接口镜头的镜头阴影。背照式像素设计可以接收角度更高的入射光,有助于低成本电子部件提高成像质量。Pregius S 可以在不损失图像质量的前提下将紧凑型镜头用在大型高分辨率传感器上。

Smaller pixels.JPG

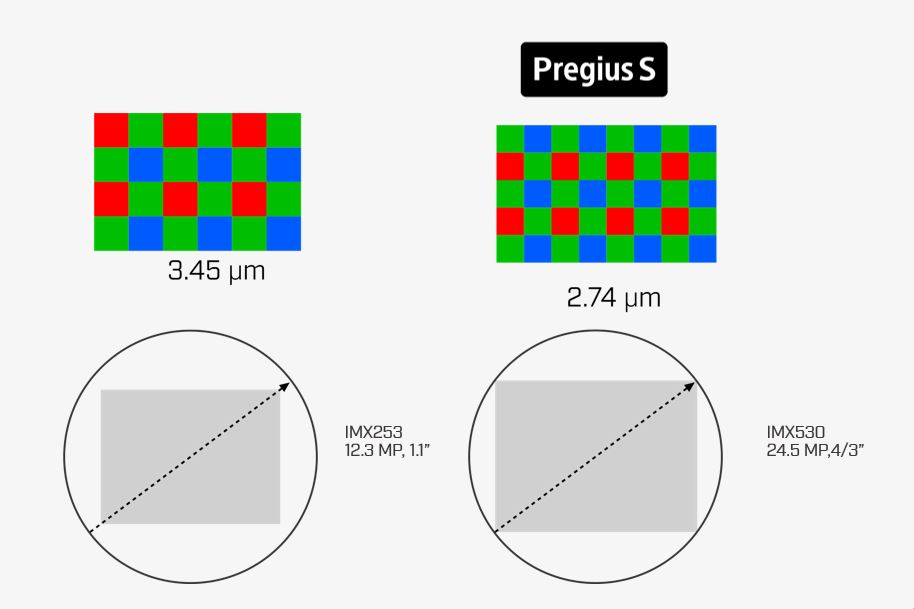

图 3. 与 IMX530 / IMX540 Pregius S 传感器相比,IMX253 Pregius 传感器的像素密度更高。


图 4 1.1” IMX253 Pregius 传感器与 4/3” IMX530 / IMX540 Pregius S 传感器上相同紧凑型镜头的阴影对比。

注册获取更多类似文章

即刻注册

3. 增加系统吞吐量

全局快门读取能确保对快速移动目标的无失真捕捉。更高的灵敏度可以缩短曝光时间并增加吞吐量,使您能够在更短的时间完成商品的分析和检验,提高生产线速度。

4. 缩减照明成本

graph 1.png

图 5. Sony Pregius S 传感器不仅具备前几代 Pregius 的快速全局快门读取和低读出噪音特性,而且融合了 STARVIS 的高量子效率和像素密度。

Pregius S 传感器在弱光中能缩短曝光时间。例如,IMX530 / IMX540 可以达到最高 71.5% 的出色量子效率,比前几代全局快门传感器的 65% 更高。由于新型背照式像素设计将继续保留 Pregius 传感器的预期低读取噪音和图像高品质,因此该升级不会影响性能。



4th Gen QE.png

图 6. 尽管前照式 IMX250 的像素更大,但 BSI IMX530 / IMX540 的峰值 QE 更高。



Read Noise.png

图 7. Pregius S 保留了低读出噪音。

Sony 通过将 Pregius 传感器的全局快门读取和低读出噪音与 STARVIS 的高量子效率和像素密度相结合,为 CMOS 成像传感器建立了新的基准。

应用优势

应用

Pregius 世代

特性

优势

生物医学、显微镜检查

Pregius

更高的量子效率、更低的(即更好的)绝对灵敏性

更大程度地提高弱光下的灵敏性,可靠地检测到较弱的信号

半导体流程控制

第三代 Pregius 和 Pregius S

像素密度、NIR 性能

发现深入表面下方的小缺陷

计量

Pregius S

高像素密度

精准测量大型物品

台式或手持设备

Pregius S

高像素密度、紧凑型镜头公差

使更紧凑、轻盈的设计成为可能
