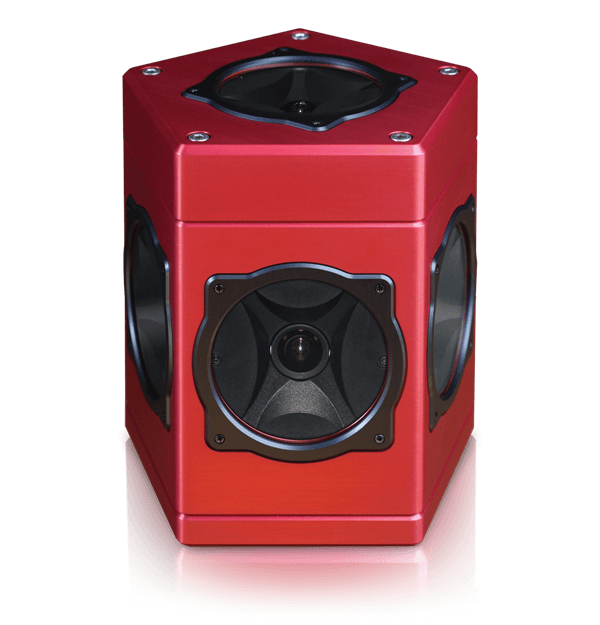

Ladybug3 FireWire
支持中心

Ladybug3 FireWire

转到产品详细信息页面

用于支持
请致电 +86.10.8215.9938 提交任务单

用于服务
提交 RMA.

概述:
软件软件/固件

Ladybug SDK

了解详情
知识库

Using IEEE-1394a cameras with 1394b Open Host Controller interface cards

阅读案例
知识库

When does a change to a camera setting take effect?

阅读案例
知识库

Which sensor is used on my camera?

阅读案例
白皮书白皮书

Accurate 360° Spherical Imaging With Multiple Pre-Calibrated Sensors

阅读案例
应用说明

Getting Started with Matrox Imaging Library

阅读案例
应用说明

Getting Started with MVTec HALCON

阅读案例
应用说明

Getting Started with NI Vision Builder for Automatic Inspection

阅读案例
应用说明

Getting Started with NI-MAX and LabVIEW

阅读案例
应用说明

Ladybug JPEG Image Quality and Buffer Size Settings

阅读案例
应用说明

Storing Data in On-Camera Flash Memory

阅读案例
应用说明

Factors to Consider When Designing a Multiple Camera Array

阅读案例
资源:
Datasheet Download: Ladybug3 FireWire Datasheet
下载
Drawings: Ladybug3 FireWire Drawings
下载
Firmware Download: Ladybug3 FireWire Firmware
下载
GSM Download: Ladybug3 FireWire Getting Started Manuals
下载
PCN Download: Ladybug3 FireWire Product Change Notification
下载
Tech Ref Download: Ladybug3 FireWire Technical Reference Manuals
下载
Software Download: Ladybug SDK
下载
技术参数
概述
显示帧频
6.5 FPS
像素尺寸
4.4 µm
分辨率
1600 × 1200
传感器类型
CCD
传感器格式
1/1.8"
ADC
12-bit
百万像素
12 MP (2 MP × 6 sensors)
读出方法
全局快门
传感器名称
Sony ICX274
成像参数
焦距
~200 cm,物体可接受的清晰度范围从 ~60 cm 到无穷大
光学器件
6 high quality 3.3 mm focal length lenses
球面距离
Calibrated at 20 m
电源
功耗
7.2 W,12 V
电源要求
12-24 V
合规性与认证
合规性
CE、FCC、KCC、RoHS。本产品的 ECCN 编号为:EAR099。
机器视觉标准
IIDC v1.31
保修
1 年
环境参数
工作湿度
20% 到 80%(无凝结)
工作温度
0°C 到 45° C
存储湿度
20% 到 95%(无凝结)
存储温度
-30°C 到 60°C
特性
图像处理
快门、增益、白平衡、伽玛校正和 JPEG 压缩、可通过软件编程
闪存
512 KB 非易失性存储器
用户设置
2 个内存通道,用于自定义摄像机设置
曝光范围
0.01 ms 至 4.2 s
增益范围
0 dB 至 24 dB
局部图像模式
像素合并,ROI
推荐系统配置
硬盘驱动器
200 MB 硬盘空间
RAM
2 GB RAM 或更大
端口
FireWire IEEE-1394b 端口
操作系统
Windows 或 Linux(32 位或 64 位)
CPU
3.1 GHz 或等效 CPU
显卡
NVIDIA Video Card 512mb
尺寸(直径 x 高度)
122 mm × 141 mm
物理参数
质量
2414 克
辅助输出
3.3 V, 150 mA maximum
接口
FireWire 1394b
非隔离输入/输出端口
2个双向
光隔离输入/输出端口
1 input, 1 output
