FLIR X6980-HS SLS 是一款超快的长波红外 (IR) 相机，专为需要捕捉高速图像以进行精确热分析和定制辐射测量的科学家和工程师而设计。这款红外热像仪将 SLS 探测器的 640 × 512 分辨率与最高的帧率相结合，提供更快的快照速度和更宽的温度频段，从而记录高速事件的清晰定格图像。X6980-HS SLS 配备四插槽电动滤光片，支持 FLIR 电动调焦镜头，可提供高质量的记录，可节省时间，并减轻动态采集环境中的挫折感。
[Missing text '/minicart/addedtocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/gotocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/shippinginfo' for 'Chinese (Simplified, China)']
-
全帧率视频流
体验 10 GigE、CXP 2.1 高速接口和 Camera Link 全高速接口提供的卓越的图像清晰度和速度。
-
SSD 扩展录制
可拍摄超过 1.5 小时的详细热事件，零丢帧直接传输到 4 TB SSD。
-
精确的计时系统
特有的触发、同步，以及精确的 IRIG 时间戳系统可确保精确而准时的记录。

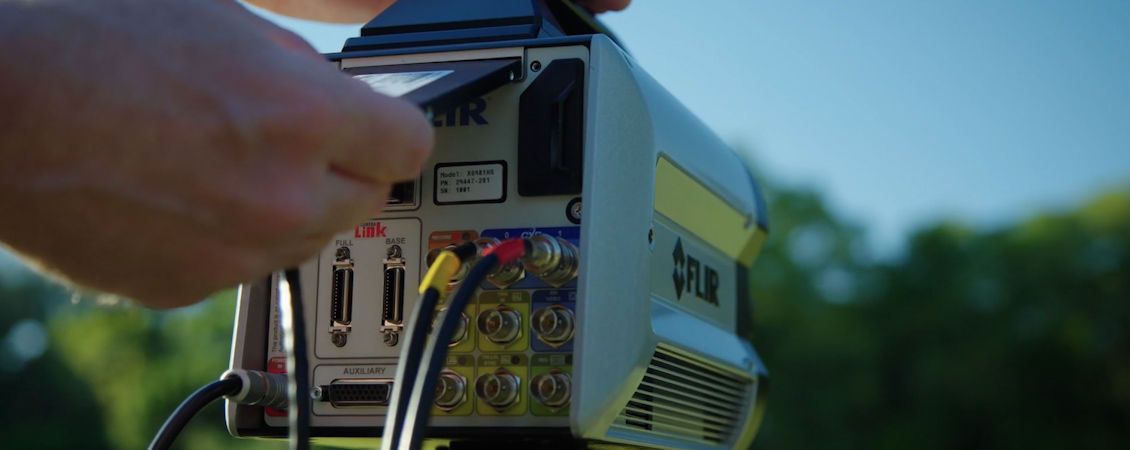

再也不会丢失关键数据了
消除数据丢失和丢帧
以更快的帧率直接记录到 4 TB 可移动固态硬盘 (SSD)，可长时间保持零丢帧。

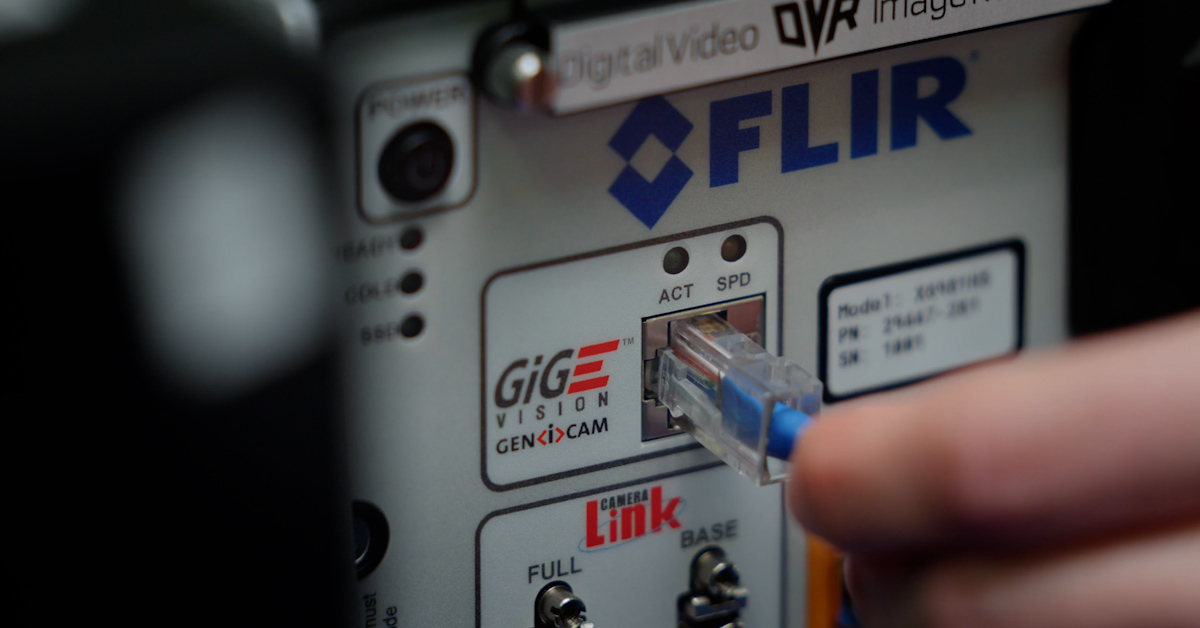

轻松共享数据
简化的设置，可通过全新的 10 GigE、CXP 2.1 和 CameraLink 全高速接口直接录制到 PC上。

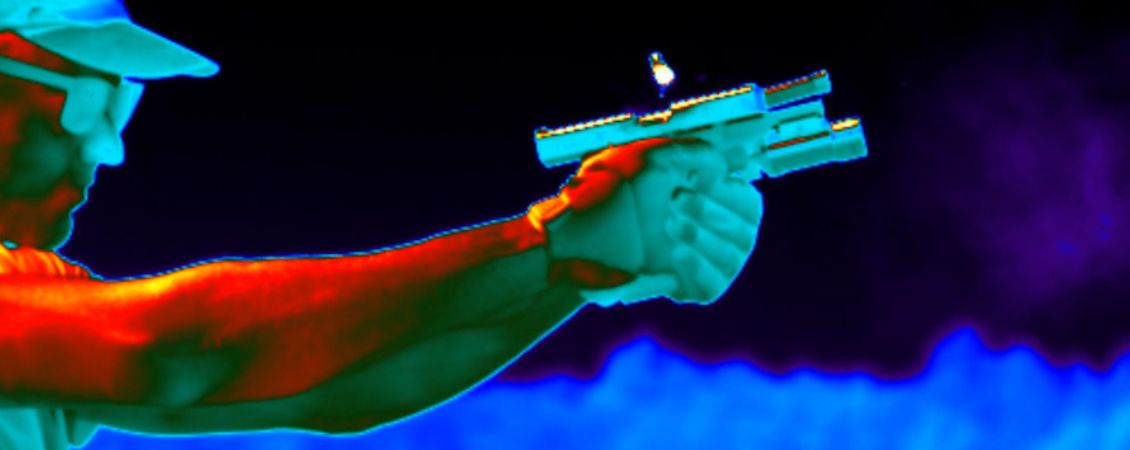

精确记录高速事件
特有的触发、同步，以及精确的 IRIG 时间戳系统可确保精确而准时的记录。
以您自己的工作方式去执行分析软件

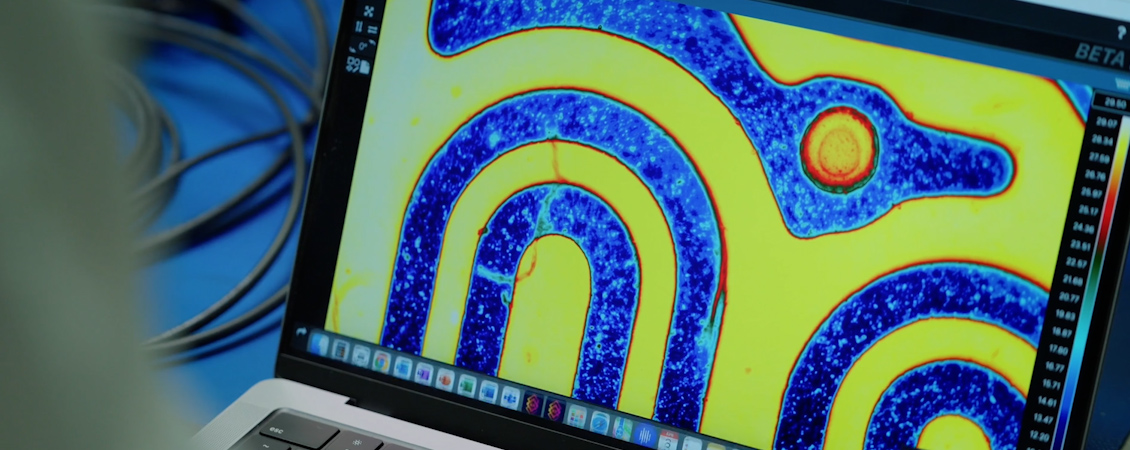

FLIR Research Studio
Research Studio 为用户提供了快速而高效地显示、记录、分析和报告精确热数据的方法。借助简化、直观的图形用户界面 (GUI) 和独特的功能集，所有级别的用户都能轻松地同时记录和评估来自多台 FLIR 相机和记录源的热数据。

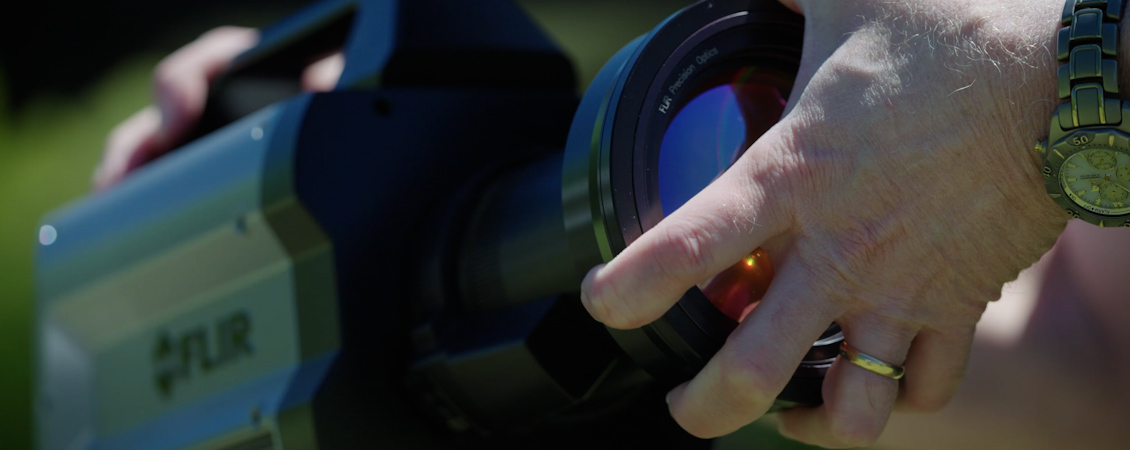

电动调焦镜头
新一代 X 系列红外热像仪兼容 FLIR 电动调焦镜头，可实现更精确的对焦和远程对焦。
技术参数
- 分辨率
- 640 × 512
- 探测器像素间距
- 25 µm
- 波长范围
- 7.5 µm (lower), 11.5–12.5 µm (upper)
- 探测器类型
- Strained layer superlattice (SLS)
- 热像仪光圈数
- f/4.1
- 动态范围
- 14-bit
- 热灵敏度（NETD）
- 40 mK typical
- 热灵敏度/NETD
- 40 mK typical
- 帧频[全窗口]
- Programmable; 0.0015 Hz to 1004 Hz
- 积分时间
- Programmable: 270 ns to approx. full frame
- 标准温度范围 [带带宽匹配光学元件]
- -20°C to 300°C (-4°F to 572°F)
- 可选温度范围 [带带宽匹配光学元件]
- ND1: 250°C–1500°C (482°F–2732°F) ND2: 500°C–3000°C (932°F–5432°F)
- 滤波
- 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable
- 调焦
- Motorized (compatible w/manual)
成像与光学
- 标准视频
- HDMI, SDI
- 波长范围
- 7.5 µm (lower), 11.5–12.5 µm (upper)
- 传感器制冷
- Linear sterling cooler
- 调焦
- Motorized (compatible w/manual)
- 调色板
- Selectable 8-bit
- 叠加
- Customizable with the ability to toggle off
- 动态范围
- 14-bit
- 读出类型
- Snapshot
- 读出模式
- Asynchronous Integrate While Read; Asynchronous Integrate Then Read
- 分辨率
- 640 × 512
- 辐射数据流
- Simultaneous 10 Gigabit Ethernet (GigE Vision), Camera Link, CoaXPress® (CXP 2.1) Single link @ 10 Gbps or Dual Link @ 5 Gbps
- 积分时间
- Programmable: 270 ns to approx. full frame
- 近焦镜头/显微镜
- 1x
- 镜头接口
- FLIR FPO-M (4-tab bayonet, motorized)
- 可操作性
- ≥98% (≥99% typical)
- 可选镜头
- Manual (7.5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm
Motorized (7.5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm
- 滤波
- 4-Position motorized warm filter wheel, standard 1-inch filters, user swappable
- 内置图像存储
- RAM (volatile): 64 GB, up to 23,000 frames full frame
NVMe U.2 SSD (user-removable/non-volatile): 4 TB U.2 SSD included, up to 1.4 M frames full frame
- 热灵敏度（NETD）
- 40 mK typical
- 热灵敏度/NETD
- 40 mK typical
- 热像仪光圈数
- f/4.1
- 视频模式
- HD-SDI: 720p@50/59.9 Hz, 1080p@25/29.9 Hz, 1080p@60 Hz
SD-SDI: 480i@60 Hz, 576i@50 Hz
- 数字变焦
- 1x, Auto (best fit)
- 探测器类型
- Strained layer superlattice (SLS)
- 探测器像素间距
- 25 µm
- 图像时戳
- Internal precision timestamp. IRIG-B AM decoder, TSPI accurate, Free wheel if sync signal is lost
- 下载摄像机 RAM、SSD 记录
- Transfer from SSD through 10 GigE, CXP, or CL to Research Studio
- 像素时钟
- 355.2 MHz
- 帧频[全窗口]
- Programmable; 0.0015 Hz to 1004 Hz
- 直接录入 SSD
- Yes, removable 4 TB NVMe SSD included, approx. 1.5 hours of zero dropped frames record time
- 子窗口模式
- Flexible windowing down to 32 × 4 (steps of 32 columns, 4 rows)
测量与分析
- 标准温度范围 [带带宽匹配光学元件]
- -20°C to 300°C (-4°F to 572°F)
- 环境漂移补偿 [带出厂校准]
- Yes
- 精度
- ≤100°C: ±2°C (±1°C typical), >100°C: ±2% of reading (±1% typical)
- 可选温度范围 [带带宽匹配光学元件]
- ND1: 250°C–1500°C (482°F–2732°F) ND2: 500°C–3000°C (932°F–5432°F)
- 自动增益控制
- Manual, Linear, Plateau equalization, DDE
通讯与数据存储
- 同步模式
- Sync In, Sync Out, Tri-Level Sync, Video Sync
常规
- 重量[不带镜头]
- 6.35 kg (14 lbs)
电源
- 电源
- 24 VDC (<50 W steady state)
环境与认证
- 安装
- 2 × 1/4 in. -20 / 1 × 3/8 in. -16 / 4 × #10 -24 / Side: 3x 1/4 in. -20 (each side)
- 工作温度范围
- -20°C to 50°C (-4°F to 122°F)
相关文档
出口限制
出口限制
本页所载信息涉及的产品可能受《国际武器贸易条例》(ITAR)（22 C.F.R. 第 120-130 条）或《出口管制条例》(EAR)（15 C.F.R. 第 730-774 条）约束，具体取决于最终产品的规格；司法管辖权和分类将应要求提供。
