中波红外制冷型热像仪模块

Neutrino™

转到支持页面

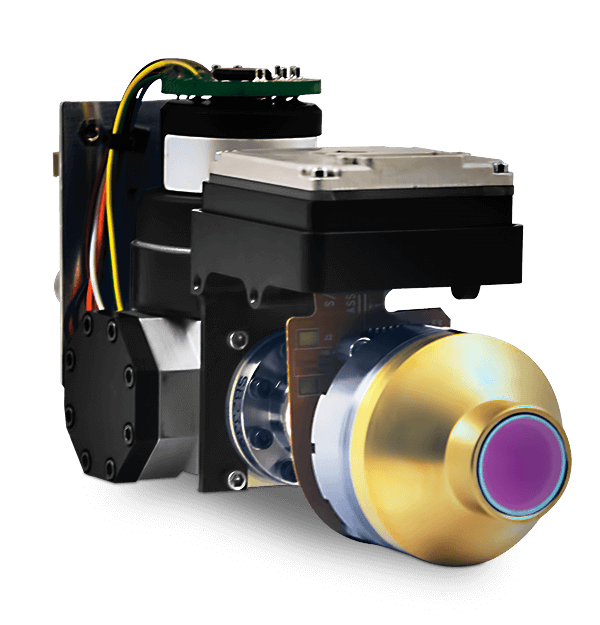

product image

在SWaP成为设计限制且性价比是重要考虑因素的情况下,Neutrino™将是理想的解决方案。Neutrino采用640×512像素的锑化铟(InSb)阵列,结合FLIR最新的图像处理研发成果,能生成出色的热图像。Neutrino重量不足450g,稳态功耗不到5W,是FLIR尺寸最小且重量最轻的OEM制冷型热像仪机芯。Neutrino具有最出色的性价比,可极其轻松地集成到市面上任何中波红外(MWIR)系统中。

易于集成的高性能制冷型中波红外热像仪机芯

  • 通用架构平台

    Neutrino™利用FLIR的通用软件架构和我们的非制冷型Tau和Quark系列长波红外热像仪所采用的SDK、GUI和命令协议。

  • 先进的图像处理

    业内一流:Neutrino™运行FLIR的全套高级图像处理算法,如可自定义的自动增益控制(AGC)和数字细节增强(DDE)。

  • 定制化、可靠性和支持

    值得用户信赖:FLIR在业界树立了良好信誉,作为全球出货量最大的红外热像仪供应商,垂直整合了支持批量生产项目所需的深层资源。

技术参数
概述
尺寸(长×宽×高)
(445.73 cm3)127 mm×50.8 mm×73.66 mm
光谱带
3.4-5.1µm 标准
热像仪
640×512,(15µm像元间距)中波红外锑化铟
重量
<453.59 g
FPA控制
直接输入快照连续操作
支持
可编程积分时间
支持(0.01ms-32ms)
ROIC
ISC0403
ROIC模式
自由运行,读出与积分优先次序
势阱容量
7×106电子
成像与光学
模拟视频显示格式
640×512(PAL),640×480 NTSC
BT656(8位)
支持
Camera Link(14位或8位)
支持
CMOS(14位或8位)
支持
彩色和黑白调色板(LUT)
支持
连续变焦(数字和模拟)
支持
光圈数
f/4标准,定制,可在工厂配置
焦平面阵列-数字视频显示格式
640×512
显示帧频
30Hz/25Hz
全帧频
30 Hz(NTSC);25 Hz(PAL)
LVDS(14位或8位)
定制,可在工厂配置
NTSC/PAL(现场可切换)
支持
极性控制[黑热与白热]
支持
灵敏度[NEdT]
<25mK
符号
支持(256灰色和256彩色)
成像时间
室温下<6分钟,71℃下<10分钟
图像反转/恢复(模拟和8位数字)
支持
图像优化-AGC
线性图、直方图、Once Bright、DDE+等。
电源
输入功率
4.75-6.0 VDC热像仪,9-35 VDC制冷机
功耗
冷却:<8W;稳态:<5W
环境与认证证书
湿度
非冷凝,5%至95%
非工作温度范围
-55℃至+80℃
工作温度范围
-40℃至+71℃
工作海拔
+12192 m
抗撞击
(20g冲击脉冲,带有11ms半正弦波)
抗振动
(5.8g 三轴,每轴1小时)
连接与通信
提供独立的输入/输出控制
定制,可在工厂配置
主要电气连接器
50针日本广赖(Hirose)连接器
RS-232 兼容通信
自动波特率
用户使用SDK和GUI可自行配置
支持
[Missing text '/pages/productpage/presalecontact/contactsales' for 'Chinese (Simplified, China)']

相关文档
出口限制

出口限制

本页面中包含的信息关于一款由《出口管理条例》(EAR)进行出口管制的两用产品。有悖于美国法律的行为一律禁止。在出口或转让给外国人或相关方之前无需美国商务部授权,禁止出口或转让的情形除外。
