超高性能多传感器热像仪系统

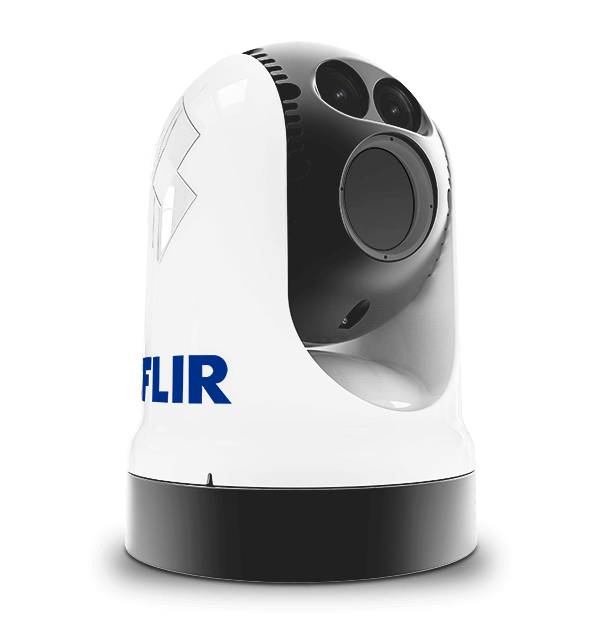

FLIR M500

转到支持页面
product image

FLIR M500制冷型热像仪具有陀螺稳定功能,是FLIR迄今为止推出的技术最先进的M系列方位与俯仰云台热像仪。FLIR M500配备一台640×512像素的低温冷却中波红外(MWIR)热传感器,能出色执行近程和超远程目标检测和识别。其采用14倍连续光学变焦热像仪镜头和30倍电子变焦彩色高清相机及LED点波束,集成视频追踪和雷达功能。

Sales Contact 联系销售
  • 出色的近程和远程视觉

    制冷型热像仪机芯技术和连续光学变焦有助于及早检测到船舶、航标和主要陆标。

  • 出色的目标感知能力

    自动视频追踪使M500能够锁定可视目标,同时集成的雷达功能引导热像仪跟踪选择的雷达目标。

  • 更高的清晰度

    该热像仪具有14倍光学热变焦,可检测到最远约8.3 nm/15.4 km处船舶的热信号。

高对比度制冷型热像仪的强大功能

高对比度制冷型热像仪的强大功能

FLIR M500的制冷型热像仪机芯能够生成具有增强细节和广泛范围的热图像。数十年来,制冷型热成像技术已被世界各地的海岸警卫队巡逻船和海军舰船所采用,如今这项军用级技术同样为政府和商用船只提供无与伦比的观察能力。

联系销售

想要了解此产品的更多相关信息?

请致电 +44 1329 246 700 咨询FLIR经验丰富的专业人士

技术参数
测距性能
NATO 靶标 2.3 米 × 2.3 米,50%
3.5nm (6480m)
检测 30 英尺长的船只
5.0 nm (9260 m)
探测人形大小的目标
2.0 nm (3625 m)
成像与光学
视频追踪
红外热像仪
光学变焦
1 倍至 14 倍(连续变焦)
热成像焦距
19 mm(宽)至 275 mm(窄)
热成像视场角
光学 28° x 21° WFOV 至 2° x 1.5° NFOV
热电子变焦
4 倍
热探测器类型
640×512 像素的中波红外制冷型 InSb 红外探测器,焦平面阵列(FPA)
视频刷新率
25 Hz (PAL) / 30 Hz (NTSC)
图像处理
FLIR 专有的数字图像细节增强技术
环境
EMI
IEC 60945
存储温度范围
-56° F 至 + 176°F(-50°C 至 +80°C)
防风
100 海里/(115.2 米/小时)
防沙与防尘等级
Mil-Std-810E
防水等级
IPX 6
工作温度范围
-13°F 至 +131°F(-25°C 至 +55°C)
抗雷击
标准版
抗振动
IEC 60945;MIL-STD-810E
抗撞击
垂直 15 g,水平 9 g
盐雾
IEC60945
自动视窗除霜
通电后标准操作
可见光相机
分辨率线阵
最高 1920 x 1080 @ 30fps
可见光电子变焦
12 倍
可见光焦距
129 mm 至 4.3 mm
可见光视场角
光学 63.7° x 35.8° WFOV 至 2.3° x 1.29° NFOV
可见光探测器类型
1/2.8” Exmor R CMOS
数字变焦
30× 光学变焦
最低照度
0.1 lux(ICR 关闭、慢速快门关闭、高灵敏度关闭)/ 0.006 lux(ICR 打开、慢速快门关闭、高灵敏度关闭)
物理
电源要求
12 至 24 vDC(推荐 24 vDC)
物理
尺寸
摄像头:10.8” (273 mm) x 15.7” (398 mm) / 带自上而下立管的摄像头:12.8” (324 mm) x 18.1” (459 mm)
重量
32 lb (14.5 kg)(无/自上而下的立管)
系统参数
HD-SDI无损视频输出
方位-俯仰云台调节范围
360° 连续平移,±90° 俯仰
功耗
250 W(带/加热器最大值)
模拟视频连接器类型
F-型 BNC(含视频输出用的 BNC-RCA 适配器)
模拟视频输出
NTSC 或 PAL,30 Hz 或 <9 Hz
陀螺稳定
网络视频输出
四个独立 H.264 网络视频流
消防模式
照明灯参数
类型、流明数和光束角
LED,580 流明,5° 发散角
相关文档
出口限制

出口限制

本页所载信息涉及的产品可能受《国际武器贸易条例》(ITAR)(22 C.F.R. 第 120-130 条)或《出口管制条例》(EAR)(15 C.F.R. 第 730-774 条)约束,具体取决于最终产品的规格;司法管辖权和分类将应要求提供。
