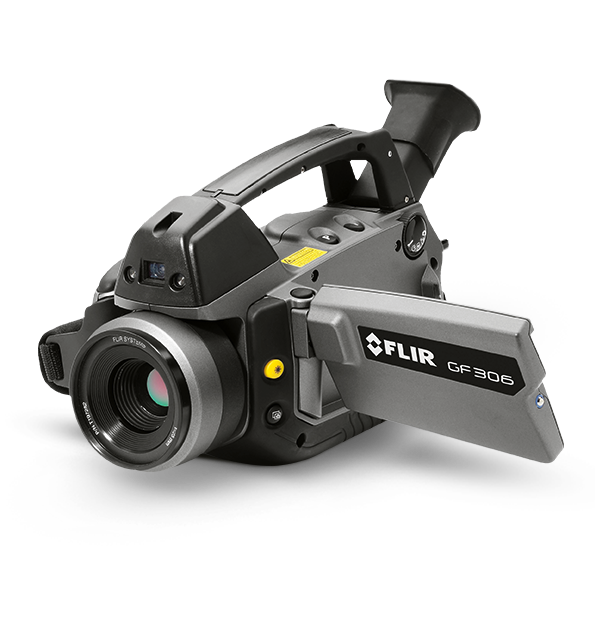

SF6光学气体热像仪

FLIR GF306

型号: GF306，14.5°视场角

转到支持页面

FLIR GF306光学气体热像仪可在设施正常运行的情况下可视化六氟化硫（SF6）和其它气体泄漏。SF6被用于电力行业，作为气体绝缘变电站和断路器的绝缘体和淬火介质。便携的非接触式FLIR GF306使您能够在与高压设备保持安全距离的情况下快速扫描变电站是否存在泄漏问题。通过及早发现泄漏，GF306能有效减少因故障和维修导致的收入损失。

产品变更:

阻止泄漏。最大限度地增加正常运行时间。

提高效率

FLIR GF306检测速度显著领先于传统泄漏检测工具，能够检测SF6、无水氨（NH3）和乙烯（C2H4）。
集成预防性维护

FLIR GF306能准确测量高达500℃的温度，使其成为设施预防性维修工程的上佳之选。
节约气体，避免收入损失

通过从远离高压区域的安全距离处高效检测气体泄漏减少收入损失。

灵敏度高，能可视化微量泄漏

FLIR GF306具有出色的分辨率、热灵敏度和高灵敏度模式，使您能够可视化泄漏，以便查明排放物的准确来源并立即开始维修。此外，FLIR GF306能精确测量温度，使您能够注意到温差并提高视觉对比度，以进行更好的气体泄漏检测。

技术参数

概述

探测器类型: 焦平面阵列，制冷型量子阱红外探测器

动态范围: 14位实时非红外视频录制：以MPEG4/H.264格式（每个片段最长60分钟）记录至存储卡3

安装: UNC 1/4"-20

包装尺寸: 400×190×510 mm

电源: AC适配器90-260VAC，50/60Hz或12V车载供电

波长范围: 10.3–10.7µm

重量[含镜头和电池]: 2.48 kg

变焦: 1–8倍连续数字变焦

尺寸[长×宽×高]（含镜头）: 305×169×161 mm

测量与分析

精度: ±1°C（温度介于0-100°C之间）或者读数的±2%（温度＞+100°C）

热灵敏度（NETD）: +30°C时＜15 mK

温度范围: -40°C至+500°C

自动增益控制: 连续/手动，线性，直方图

抗冲击/抗振动: 25 g（IEC 60068-2-27）/2 g（IEC 60068-2-6）

成像与光学

热像仪控制: 通过USB进行远程热像仪控制

热像仪光圈数: f/1.5

调色板: 铁红色、灰色、彩虹色、极光色，熔岩色，高对比彩虹色

探测器像素间距: 30µm

视场角: 14.5°×10.8°

调焦: 自动（单触式）或手动（电动或在镜头上）

帧频[全窗口]: 60 Hz

全球定位系统[GPS]: 位置数据随每张图像一起存储

图像模式: 红外图像，可见光图像，高灵敏度模式（HSM）

菜单命令: 电平/跨度，自动调整连续/手动/半自动，变焦，调色板，开始/停止记录，存储图像，回放/检索图像

分辨率: 320×240像素

传感器制冷: 斯特林微制冷器（FLIR MC-3）

内置显示屏: 内置宽屏，4.3英寸液晶显示屏，800×480像素

视频录制和传输: 实时非辐射视频流：RTP/MPEG4

可见光图像: 3.2 MP，从集成的可见光相机

可见光视频: 以MPEG4格式（每个片段最长25分钟）记录至存储卡

存储介质

图像存储容量: ＞1200张图像（JPEG），后处理能力取决于存储卡容量

电源

电池系统: 可充电锂离子电池

环境参数

封装: IP 54 (IEC 60529)

工作温度范围: -20°C至+40°C

存储温度范围: -30°C至+60°C

连接与通信

存储介质: 可拆卸SD或SDHC存储卡；两个卡槽
