电子产品测试专用热成像系统

FLIR ETS320

转到支持页面
product image

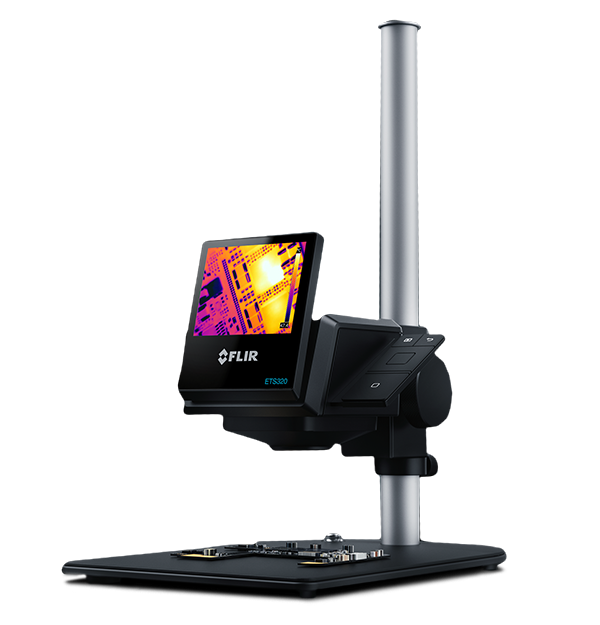

无论目标是科研或产品测试,热是系统如何运行的一个重要指标。FLIR ETS320是一款非接触式热测量系统,配备一台内置支架的高灵敏度红外热像仪,可实现对印刷电路板和其它小型电子元件的免手持式测量。

即刻购买
Sales Contact 联系销售

一步快速发现热点

  • 减少测试次数

    这款高灵敏的热像仪可检测到细微温度变化(0.06°C)和量化高达250°C的热生成。

  • 改进产品设计

    FLIR ETS320提供76,800个非接触式温度测量点,测量精度达±3℃,因此研究人员能够锁定热点,无需担心藏于暗处的散热器。

  • 专为实验室工作而设计

    FLIR ETS320配备可快速部署的显微镜式支架,以简洁的设计为特色,使研究人员能够集中精力于工作。

迅速探测热量

迅速探测热量

FLIR ETS320在其明亮的液晶显示屏上显示清晰的热图像,以便提供即时热反馈,引导您快速发现印刷电路板故障的源头。

联系销售

想要了解此产品的更多相关信息?

请致电 400-683-1958 咨询FLIR经验丰富的专业人士

技术参数
红外分辨率
320×240(76,800像素)
波长范围
7.5 - 13.0µm
探测器类型
非制冷型微测辐射热计
热像仪光圈数
f/1.5
光圈数
1.5
热灵敏度(NETD)
<60 mK
热灵敏度/NETD
<0.06°C
成像与光学
波长范围
7.5 - 13.0µm
非辐射红外视频流
使用USB传输未压缩彩色视频
辐射红外视频流
使用USB全动态传输至PC(FLIR Tools/Tools+)
固定焦距
70 mm±10 mm
光圈数
1.5
红外分辨率
320×240(76,800像素)
近焦镜头/显微镜
NA
可选镜头
NA
热灵敏度(NETD)
<60 mK
热灵敏度/NETD
<0.06°C
热像仪光圈数
f/1.5
视场角(FOV)
45°×34°
探测器类型
非制冷型微测辐射热计
图像频率
9 Hz
最小焦距下的光斑尺寸
170µm
测量与分析
点温仪
中心点
发射率校正
0.1到1.0不等
反射表观温度校正
自动,基于反射温度输入值
精度
环境温度为10°C至35°C时,为±3°C或读数的±3%
区域测温
输入框,包含最大值或最小值
热像仪尺寸(长×宽×高)
22×15×30 cm
热像仪重量(含电池)
0.575 kg
通讯与数据存储
接口
通过USB Micro接口向PC和Mac设备传输数据
图像格式
标准全辐射JPEG图像,包括14位测温数据
常规
包装尺寸
2.9 kg
内容清单
热像仪、基座、支架、电源、USB电缆、FLIR Thermal studio 标准版 (一年期有效)
用户界面
显示屏
3英寸320×240像素彩色液晶显示屏
电源
充电时间
2.5小时充至90%电量
电池工作时间
25°C环境温度以及一般用途时约4小时
电池类型
锂离子电池,直充
环境与认证
存储温度范围
-40°C至70°C
发射率表
预定义材料的发射率表
封装和抗撞击和抗振动
IP 40(IEC 60529)
工作温度范围
10°C至40°C
指令和法规
电池指令2006/66/EC,EMI/EMC指令2014/30/EU,WEEE指令2012/19/EC,RoHS2指令2011/65/EC,FCC 47 CFR第15部分B类,REACH法规EC 1907/2006
相关文档
出口限制

出口限制

本页所载信息涉及的产品可能受《国际武器贸易条例》(ITAR)(22 C.F.R. 第 120-130 条)或《出口管制条例》(EAR)(15 C.F.R. 第 730-774 条)约束,具体取决于最终产品的规格;司法管辖权和分类将应要求提供。
