机器视觉热像仪

FLIR A615

型号: A615，15°视场角
转到支持页面

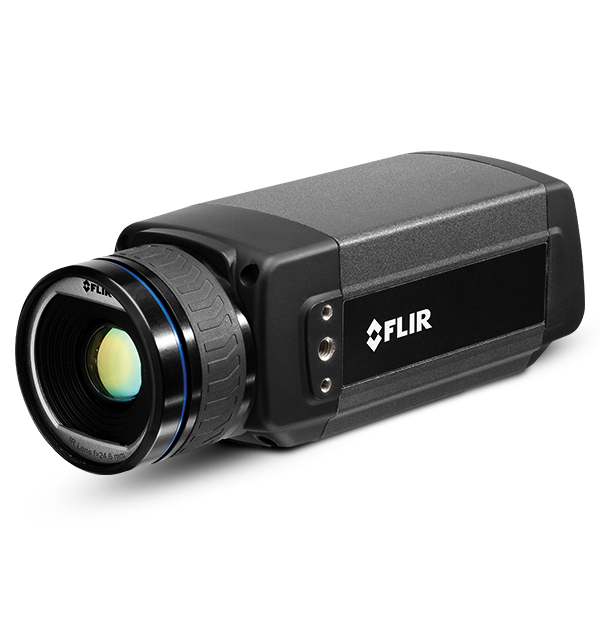

product image

FLIR A615是一款易于控制、经济实惠且小巧便携的红外热像仪，适用于状态监控、过程控制/质量保证及火灾预防。FLIR A615可通过PC全面控制，支持National Instruments、Cognex、Matrox、MVtec和Stemmer Imaging等第三方机器视觉软件的即插即用。

保护您的关键设备

  • 出色的图像质量

    FLIR A615配备一台640×480像素的微测辐射热计，能够检测出小至50 mK的温差，提高远距离测量的精度。

  • 16位温度线性输出

    得益于16位温度线性输出，可使用任何第三方软件在非接触式模式下测量温度。

  • 高频率传输

    以50 Hz，或在窗口模式下以高达200 Hz，传输16位全帧图像，适用于高速工艺过程。

跟踪温度变化，传输热辐射图片

跟踪温度变化，传输热辐射图片

FLIR A615能生成307,200像素、嵌入温度读数的高质量红外图像，因此您可以测量温度高至2000℃的场景内的任意点。

技术参数
概述
焦距
41.3 mm
外壳材料
铝
红外分辨率
640×480像素
包装尺寸
360×180×550 mm
内容
硬质便携箱或硬纸板箱，红外热像仪（含镜头），实用工具CD-ROM光盘，校准证书，以太网™电缆，USB电缆（FLIR A615），电源线，电缆（柔韧铜辫），电源，打印入门指南，打印重要信息指南，用户文档CD-ROM光盘，延保卡或注册卡，6针螺丝端子（安装在热像仪上）
测量与分析
精度
±2°C或读数的±2%
外部光学镜头与视窗校正
自动，基于镜头/视窗的传输及温度输入值
测量校正
全局目标参数
对象温度范围
-40至+150°C +100至+650°C +300至+2000°C
光学器件传输校正
自动，基于内部传感器发出的信号
反射表观温度校正
自动，基于反射温度输入值
热灵敏度/NETD
＜0.05°C @ +30°C/50 mK
成像与光学
热像仪尺寸（长×宽×高）
222×73×75 mm
热像仪尺寸，不含镜头（长×宽×高）
203×73×75 mm
探测器像素间距
17µm
探测时间常数
典型值8ms
光圈数
1.0
视场角（FOV）
15°×11°（19°对角线）
调焦
自动或手动（内置马达）
图像频率
50 Hz（100/200 Hz，带窗口模式）
镜头识别
自动
最小焦距
0.50 m
空间分辨率（IFOV）
0.41 mrad
电源
外接电源接头类型
2针螺丝端子
外接电源管理
12/24 VDC，绝对功率最高24 W
电压
容许范围 10–30 VDC
环境参数
大气传递校正
自动，基于距离、大气温度及相对湿度的输入值
电磁兼容性（EMC）
EN 61000-6-2:2001（抗干扰），EN 61000-6-3:2001（抗辐射），FCC 47 CFR第15部分B类（抗辐射）
发射率校正
0.01到1.0不等
封装
IP 30 (IEC 60529)
湿度（工作及存放）
IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C
工作温度范围
-15°C至+50°C
抗撞击
25 g（IEC 60068-2-27）
存储温度范围
-40°C至+70°C
抗振动
2 g（IEC 60068-2-6）
连接与通信
数字输入/输出连接器类型
6针螺丝端子
数字输入/输出绝缘电压
500 VRMS
数字输入/输出电源电压
12/24 VDC，最大200 mA
数字输入用途
图像标记（开始、停止、通用），图像流控制（流开/关），输入外部设备（以编程方式读取）
数字输入
2光隔离，10–30 VDC
数字输出用途
输出至外部设备（以编程方式设置）
数字输出
2光隔离，10–30 VDC，最大100 mA
以太网
控制和图像
以太网通信
基于TCP/IP套接字，FLIR专有，和GenICam协议
以太网连接器类型
RJ-45
以太网图像流
50 Hz下，16位640×480像素；100 Hz下，16位640×240像素；200 Hz下，16位640×120像素（信号线性，温度线性，兼容Radiometric GigE Vision和GenICam）
以太网协议
TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB（CIFS）、DHCP、MDNS（Bonjour）、uPnP
以太网标准
IEEE 802.3
以太网类型
千兆以太网
USB
控制和图像
USB-通信
基于TCP/IP套接字，FLIR专有
USB-连接器类型
USB Mini-B
USB-图像流
16位 640 × 480
USB-协议
TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB（CIFS）、DHCP、MDNS（Bonjour）、uPnP
USB-标准
USB 2 HS
