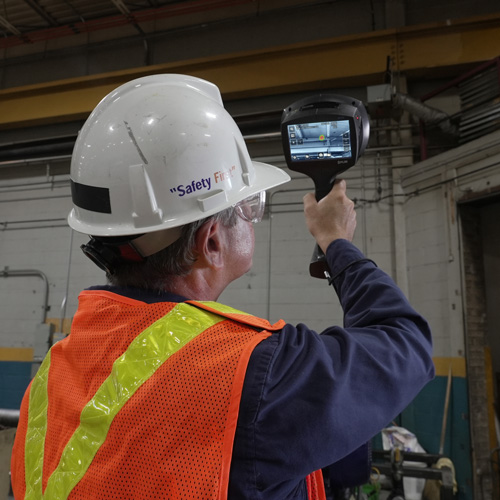

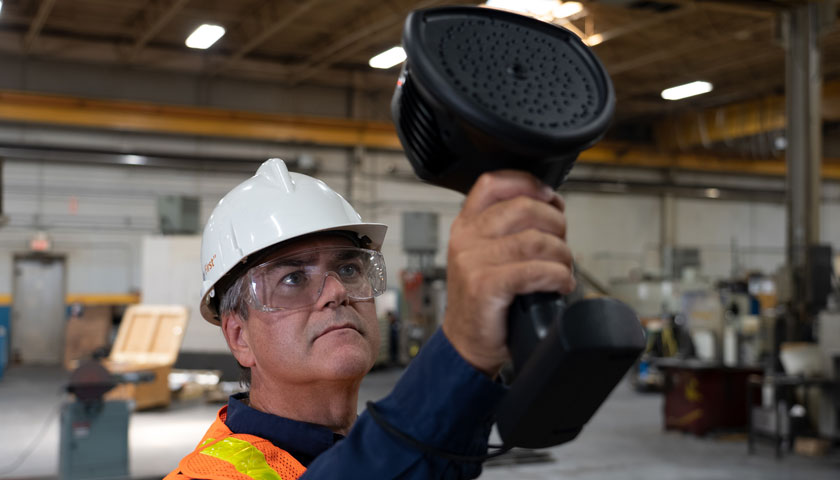

FLIR Si124-LD Plus 是一款简单易用的工业声波成像仪,可用于定位和量化压缩空气系统中的高压泄漏问题。这款产品重量轻、可单手操作,可帮助专业维护、制造和工程专业人员发现空气泄漏问题,其检测速度比传统方法快 10 倍。Si124-LD Plus 内置了124 枚麦克风,即使在嘈杂的工业环境中也能直观地呈现超声波信息,生成精确的声学图像。声像实时叠加在可见光数码图像上,使用户可以准确地查明异常声音来源。利用Si124-LD Plus 配备的插件,用户可将声像导入 FLIR Thermal Studio 套件,进行离线编辑、分析并创建高级报告。也可以使用 FLIR Acoustic Camera Viewer 的云服务进行现场分析和报告。利用 FLIR Si124-LD Plus 开展维护工作,可以帮助客户提高检修效率,节省安装和运维费用。
其他相关型号:Si124-PD 用于局部放电检测,Si124 则既可用于局部放电检测,也可用于压缩空气泄漏检测。
[Missing text '/minicart/addedtocart' for 'Chinese (Simplified, China)']
[Missing text '/minicart/shippinginfo' for 'Chinese (Simplified, China)']
-
准确查找微小泄漏
通过声音成像、自动距离和自动过滤功能,准确检测和测量微小压缩空气和气体泄漏(从 0.016 l/min 到 0.004 l/min),速度可提高至原来的 10 倍
-
降低成本,节省资金
通过确保气动设备的适当气压,以及通过对泄漏规模的量化来了解能量损失的大小,从而尽可能地减少过高的公用事业成本、设备故障和停机
-
轻松检测

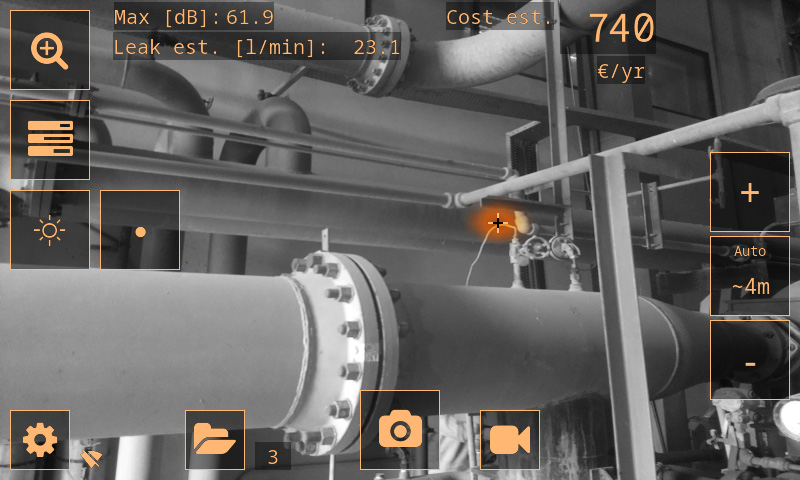

使用这款方便的智能工具实时量化气体泄漏问题的严重程度
现已与FLIR Thermal Studio分析软件相兼容
FLIR为FLIR Thermal Studio开发的Si系列插件,使用户能将声像从FLIR Si系列声像仪导入至FLIR Thermal Studio分析软件中。帮助用户轻松编辑和分析图像,并创建高级报告。利用该插件,用户可以预估泄漏量并节省成本。将声像与热成像结合至同一报告中。
了解 Si124-LD Plus 的不同之处
自动过滤
您必须手动为其他大多数声像仪选择频率范围。自动过滤功能可根据不同环境自动选择合适的设置并自动过滤干扰,从而简化操作并有效发现泄漏。
自动测距
为获得更准确的泄漏尺寸估值,必须计算出距泄漏的大致距离。自动测距功能*可以自动检测泄漏与声像仪之间的距离,从而提高精度并减少手动输入流程。
*自动测距功能可检测长达 5 米(4876.80 毫米)的距离
连续自动校正
提高泄漏检测性能,以发现从 0.016 升/分到 0.004 升/分的轻微漏气。
成为Thermal Studio专家
通过红外培训中心的在线培训,学习使用FLIR Thermal Studio Suite软件编辑图像、分析图像并生成自定义报告。该虚拟课程涵盖需要了解的所有内容,包括:
- 如何调整图像参数并优化热对比度
- 如何为图像处理创建批处理功能
- 如何设计新的报告模板
技术参数
- 声学测量
- 124 个低噪声 MEMS 麦克风,实现声音的实时可视化
- 距离
- 0.3 m 至 130 m
- 泄漏速率
- 在典型的工业环境中:
• 3 bar 压力下,距离 3 m(10 英尺)外:>0.011 l/min•3 bar 压力下,距离 10 m(33 英尺)外:>0.024 l/min 安静环境下的绝对最低检测值:1.2 bar 压力下,距离 1 m(3.0 英尺)外:>0.004 l/min
成像与光学
- 热像仪软件升级
- 通过 Wi-Fi 自动进行
- 视频图像分辨率
- 800 × 480
- 视频帧频
- 25 FPS
- 数码相机镜头视场角(FOV)
- 62° × 49°
- 数字变焦
- 2 倍数字变焦
测量与分析
- 带宽
- 2 kHz 至 65 kHz,范围可调
- 距离
- 0.3 m 至 130 m
- 声学测量
- 124 个低噪声 MEMS 麦克风,实现声音的实时可视化
- 泄漏速率
- 在典型的工业环境中:
• 3 bar 压力下,距离 3 m(10 英尺)外:>0.011 l/min•3 bar 压力下,距离 10 m(33 英尺)外:>0.024 l/min 安静环境下的绝对最低检测值:1.2 bar 压力下,距离 1 m(3.0 英尺)外:>0.004 l/min
用户界面
- 开机指示灯
- LED(红色)
- 输入设备
- 电阻式触摸屏
- 显示屏
- 尺寸:5 英寸 800 × 480
- 语言
- 捷克语、丹麦语、荷兰语、英语、爱沙尼亚语、芬兰语、法语、德语、希腊语、匈牙利语、意大利语、印尼语、日语、韩语、挪威语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、泰语、繁体中文、土耳其语、越南语
电源
- 电池
- 锂离子可充电电池组 (RRC 2040):10.8 VDC,3.35 Ah,36.2 Wh
使用时间:可达 2.5 小时(取决于环境状况)
充电时间:约 2 小时
最大输出:12.6 VDC 4A
- 电池充电器
- 输入:直流 19-26 V,2.8 A,最大输出:直流 17.4 V,4.8 A
- 电池重量
- 0.17 kg
- 电源输入
- 标称输入电压 12 VDC,最大输入:15 VDC 2.5 A
- 内置电池
- 锂离子 6 Wh
环境与认证
- 保修
- http://www.flir.cn/warranty/
- 存储温度范围
- -20°C 至 70°C
- 防护等级
- IP51
- 工作温度范围
- -10°C 至 50°C
- 相对湿度
- 推荐 0 至 90%
常规
- 电池尺寸
- 85 × 59 × 22 mm
配件
- 软件
- FLIR Acoustic Camera Viewer(基于网络的免费分析和简单声学报告),FLIR Thermal Studio Suite(离线桌面软件,带有高级功能,包括在同一页面上提供热成像和声像)
